Вытяжная установка стружкоотсос BELMASH DC3900MC-AT/400 380V D143A

Вытяжная установка стружкоотсос BELMASH DC3900MC-AT/400 380V D143A подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).

Особенности вытяжной установки стружкоотсоса BELMASH DC3900MC-AT/400 380V D143A

• Наличие инновационной системы Air Tube.

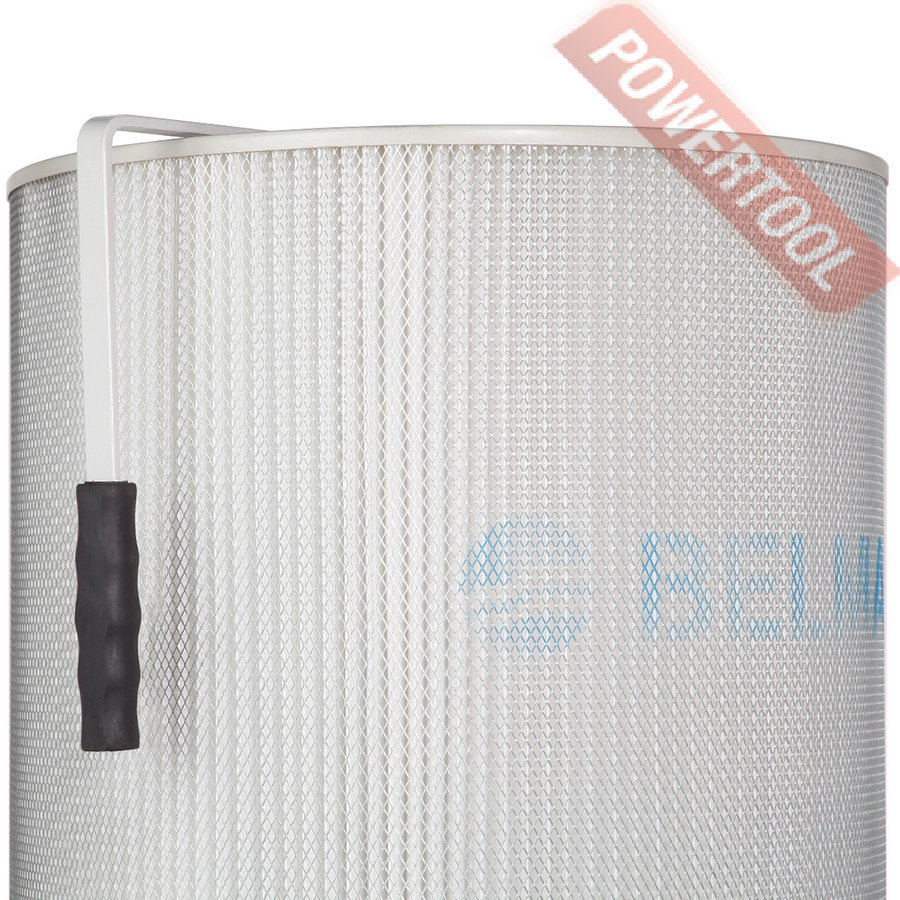

• Вытяжка оснащена фильтр-картриджами, которые удерживают частицы до 1 мкм. Это особенно актуально при работе со шлифовальными станками.
• Быстрый процесс очистки, который происходит за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра.
• Переходной адаптер дает возможность подключить установку сразу к трем точкам удаления отходов резания (к одному станку или разным).
• Мобильность за счет колес на платформе установки.
• Монтаж/демонтаж фильтр-картриджа и стружкосборника производится путем отсоединения зажимов (без специальных инструментов).
• Стальная крыльчатка.

Конструкция вытяжной установки стружкоотсоса BELMASH DC3900MC-AT/400 380V D143A

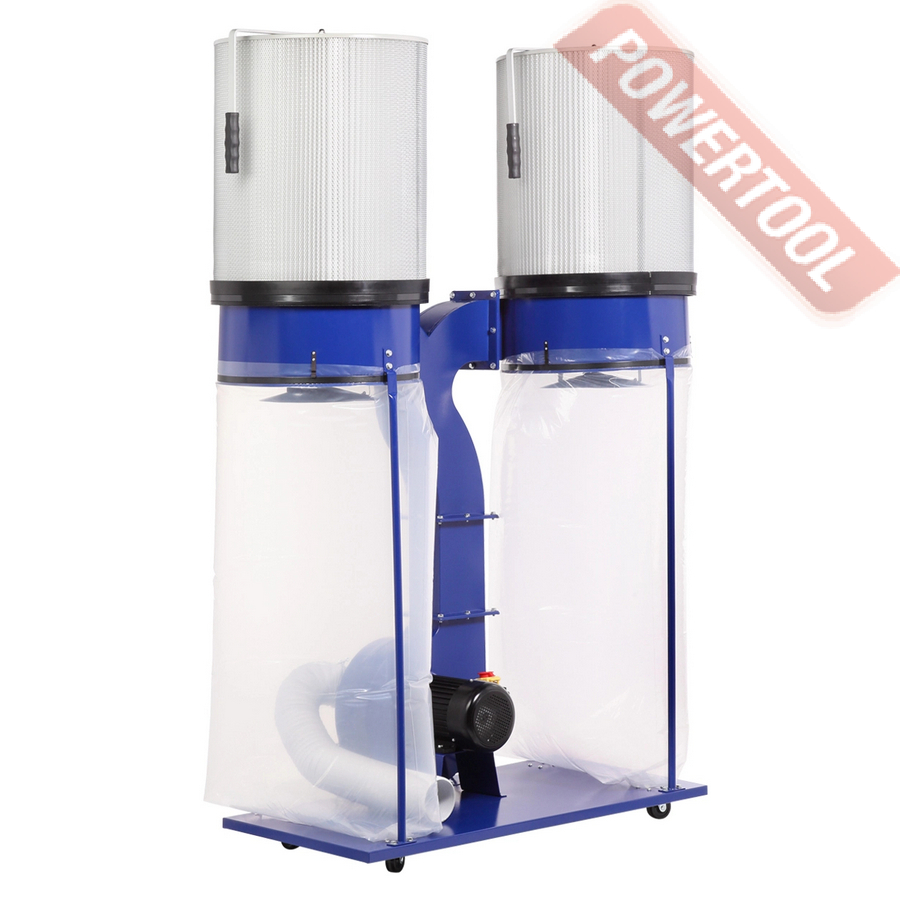

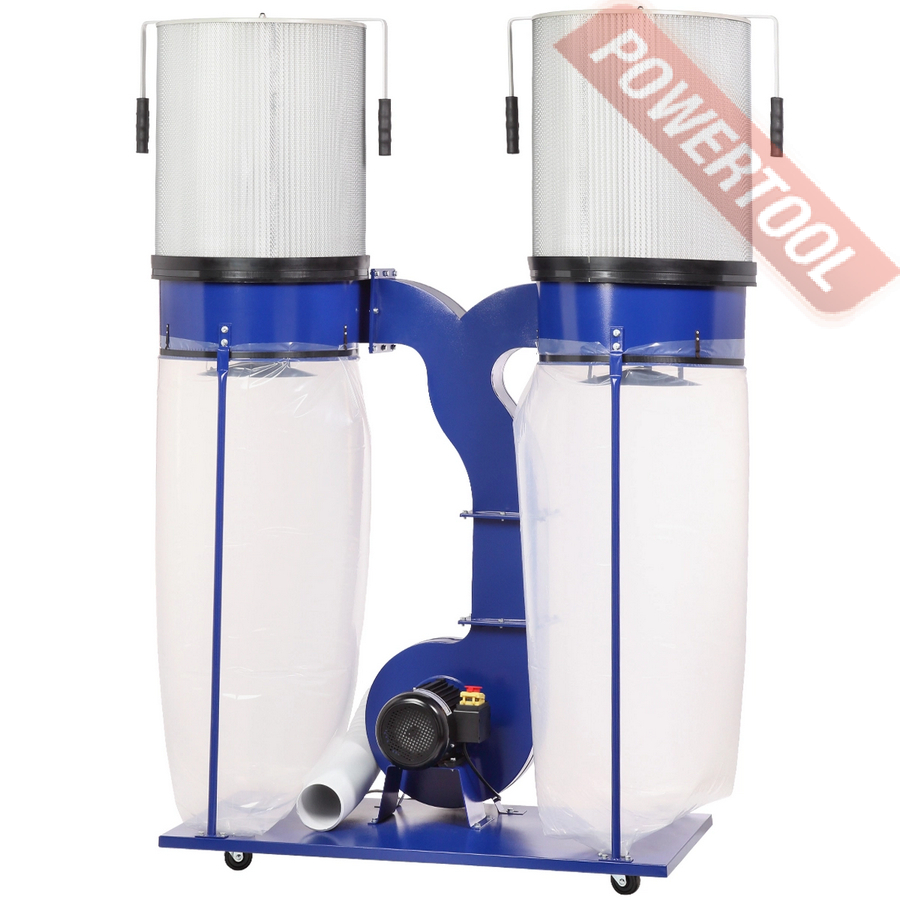

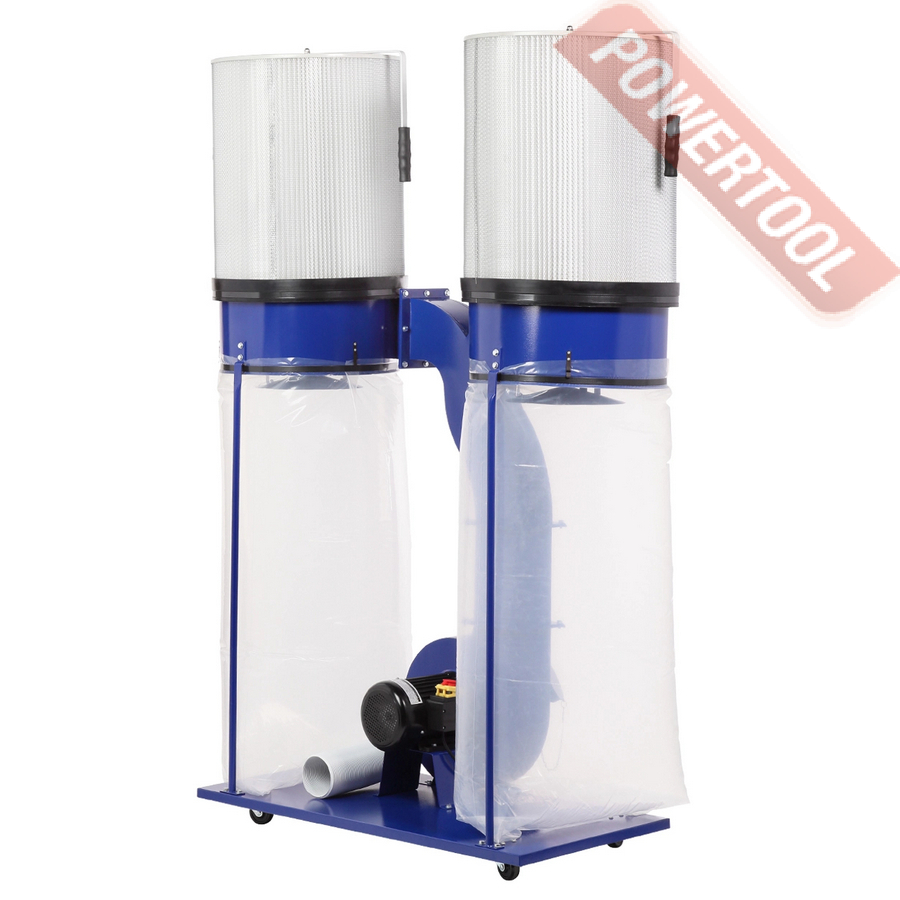

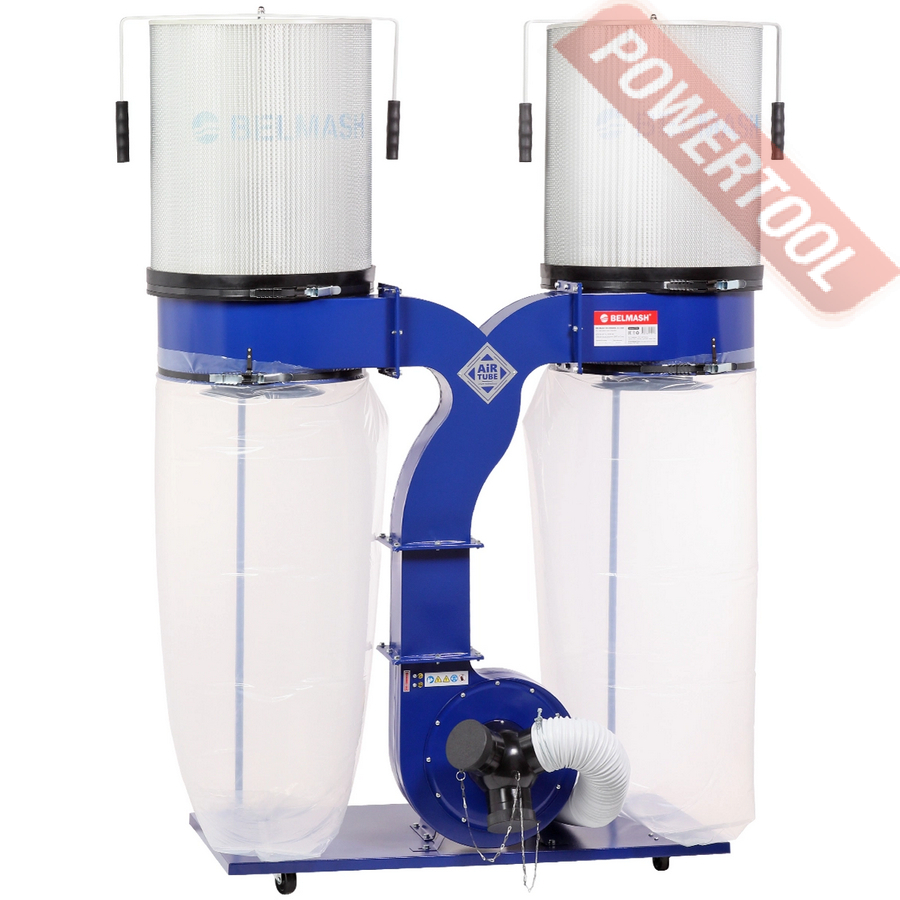

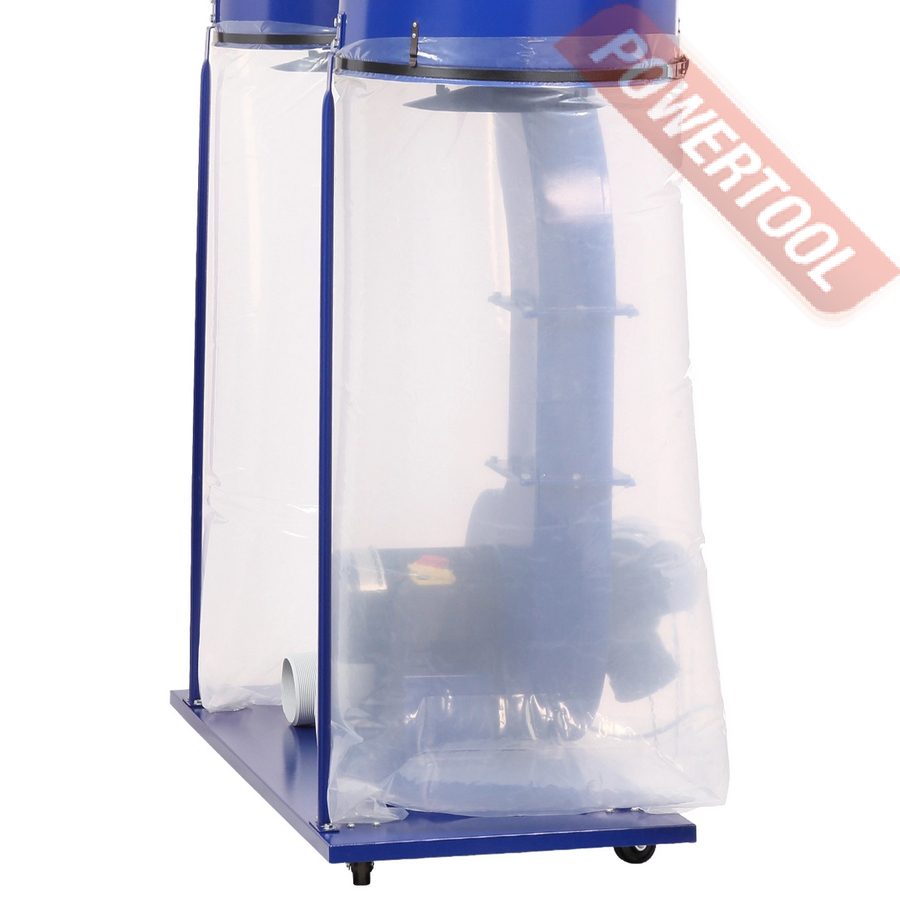

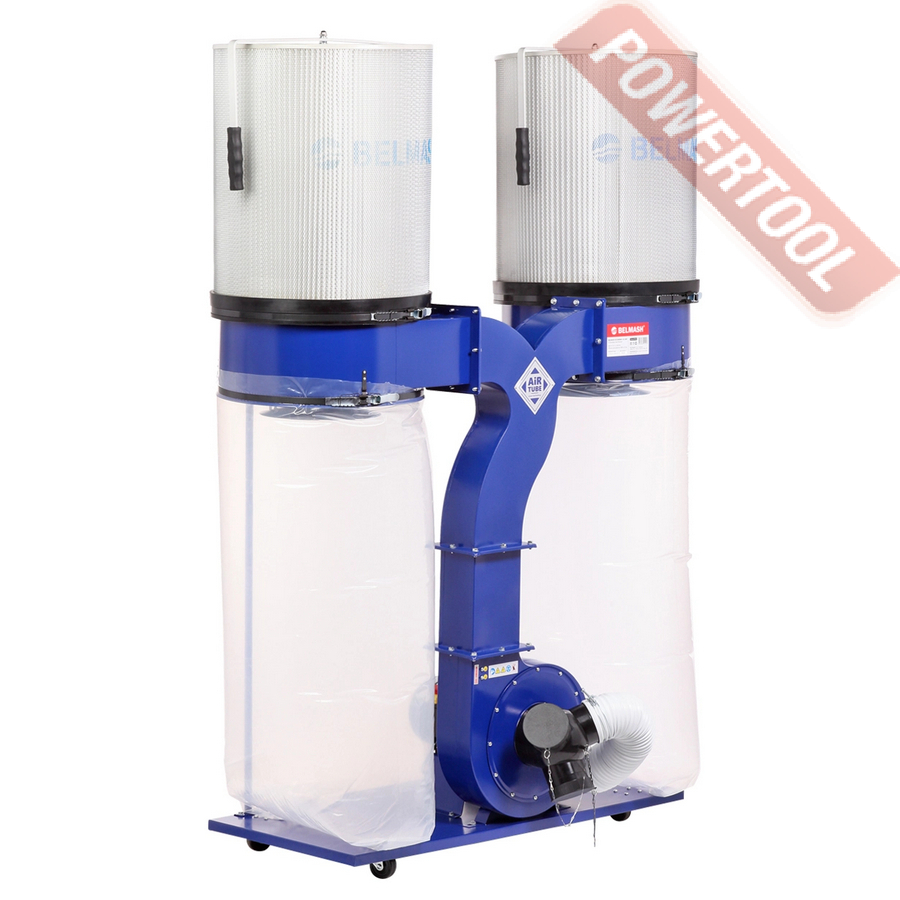

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-картридж сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общей платформе с помощью кронштейнов и стоек. Выходной патрубок улитки соединяется с обеими секциями тройником. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.

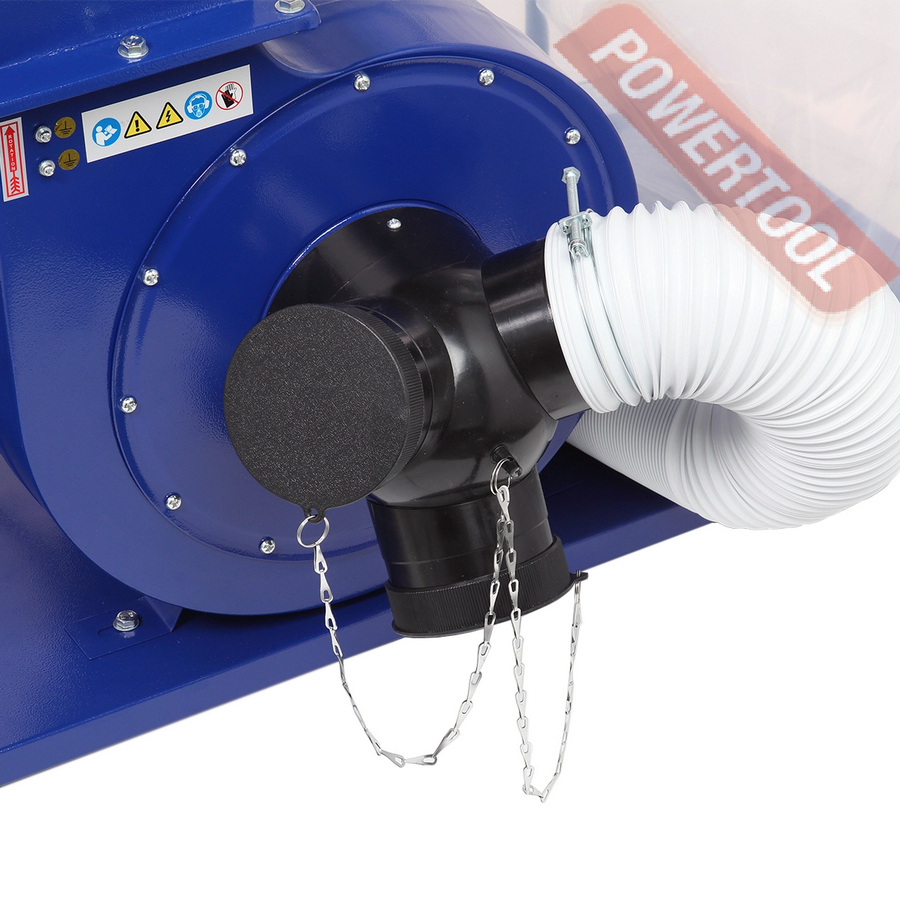

На входной патрубок вытяжки (Ø150 мм) устанавливается пластиковый адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не задействованные патрубки можно закрыть крышками. Благодаря четырехсекционному переходнику установку можно подключить к патрубкам 97/93-68/63, 62/58-45/40, 39/35-39/35, 34/28,5-35/28,5 мм.

Двигатель асинхронный (режим работы S1), мощность 2200 Вт. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит).

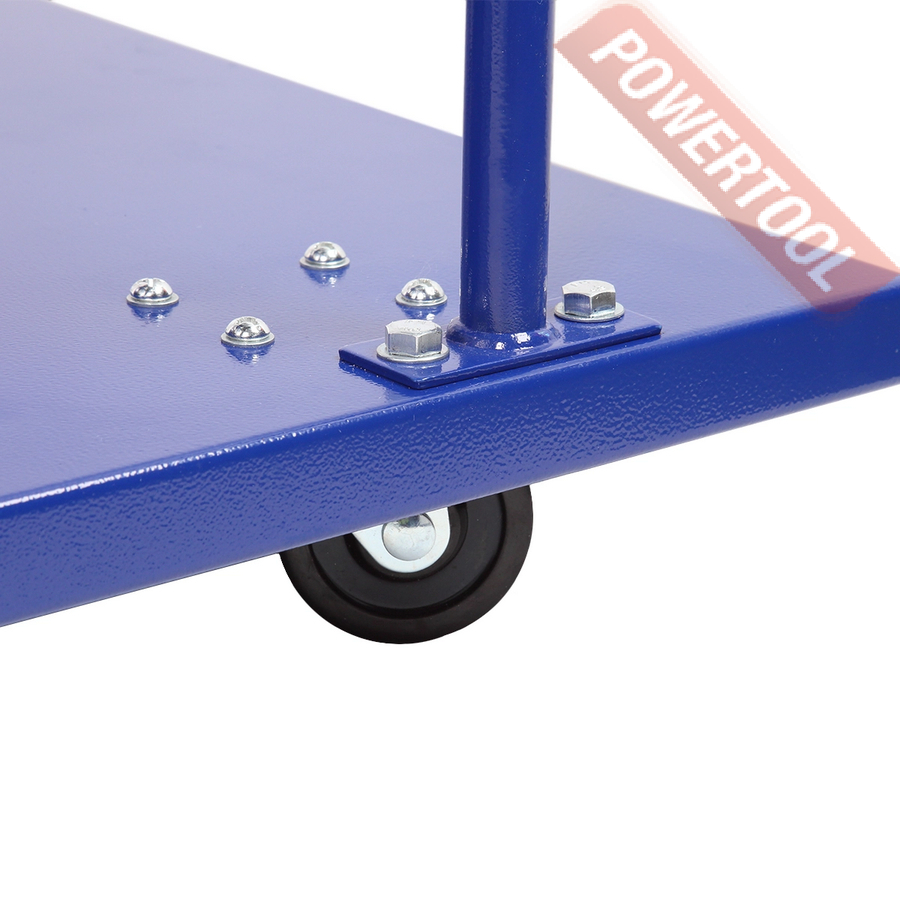

Вытяжка имеет внушительные размеры: высота – 2,05 м, ширина – 1,42 м. Но несмотря на это, ее легко перемещать по мастерской за счет поворотных колес на основании.

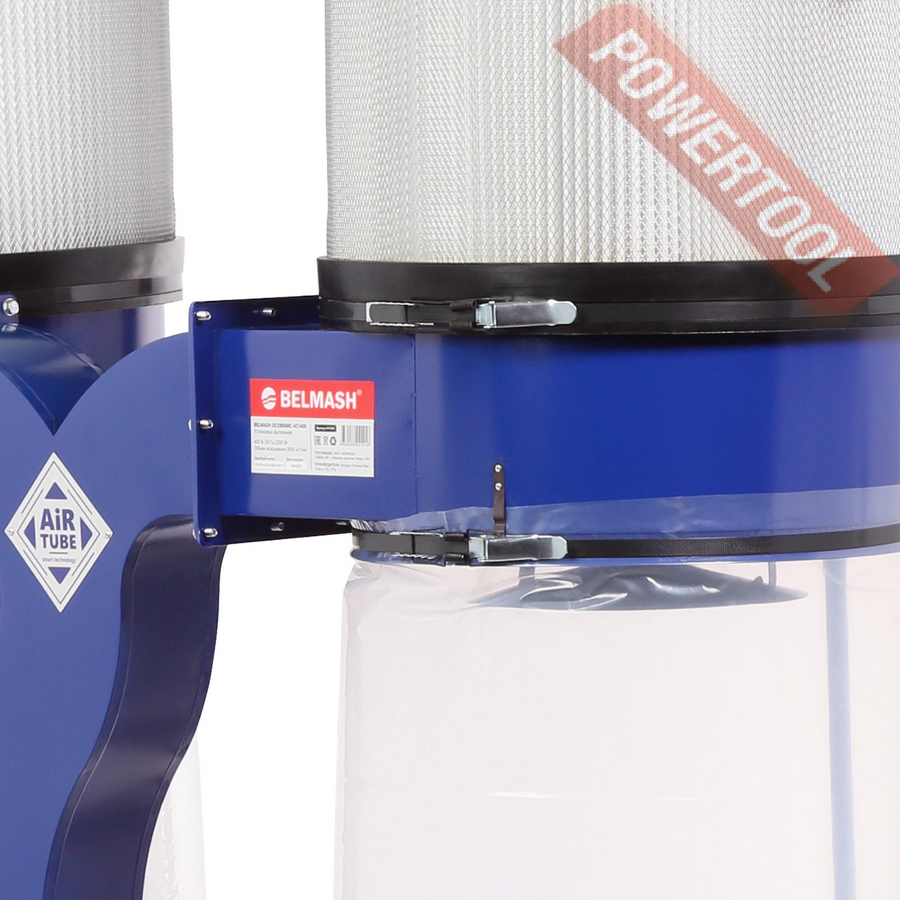

Модель оснащена инновационной системой Air Tube

Преимущества системы Air Tube:

• увеличивает срок службы фильтрующего элемента;
• сохраняет максимальную производительность установки на более долгий срок;
• увеличивает эффективность процесса разделения отходов деревообработки на фракции.

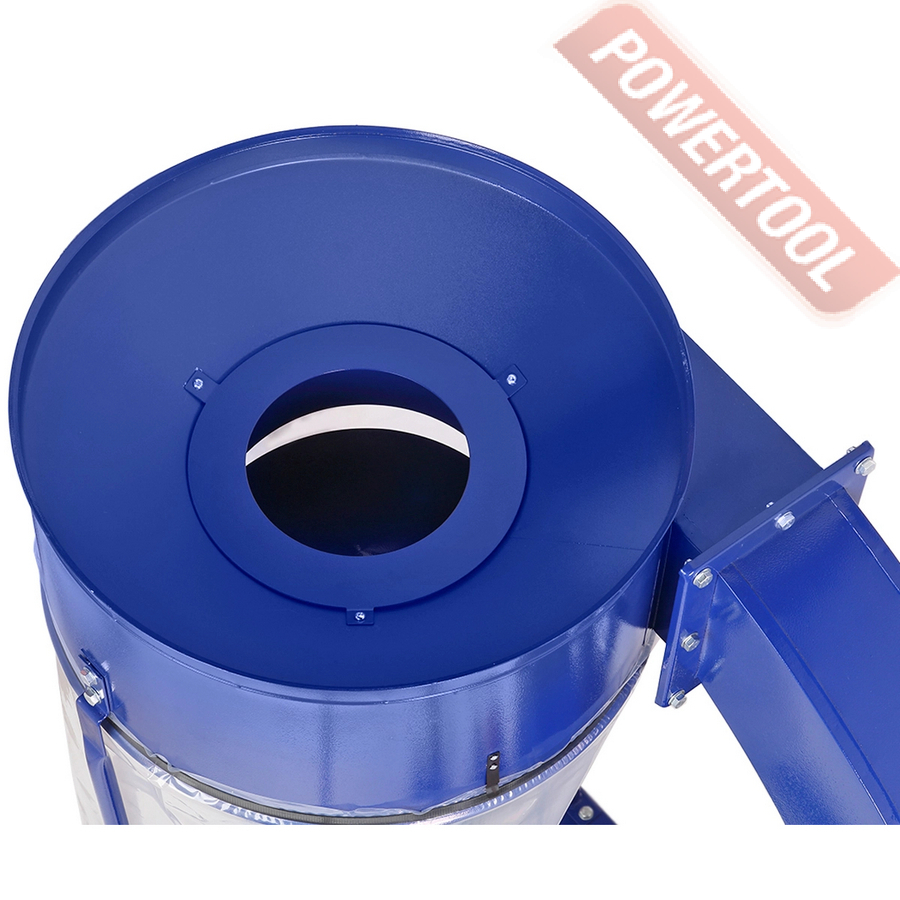

Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки.

С системой Air Tube вы будете реже очищать и менять фильтр-картриджи, ощутимо сэкономите бюджет  и время на обслуживание вытяжной установки.
